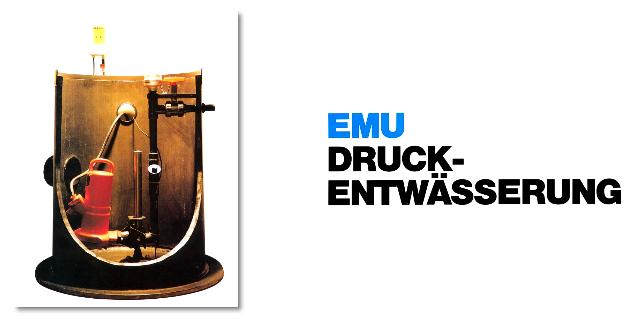

Kunstoffschacht
| Auftriebssicher, verrottungsfest, säurebeständig, vollwandig. Komplett einbaufertig aus dem umweltfreundlichen Polyäthylen hoher Dichte (PEHD) nach DIN 8074/75 in Verbindung mit DIN 19533. Äußerer Durchmesser 800 mm, ca. 25 mm Wandstärke, komplett mit Einlauföffnung für PVC-KG-Rohr DN 150 für den vorhandenen Kanal vom Haus. Als Stauvolumen im Schacht stehen ca. 751 zurVerfügung. Die weiteren Rohranschlüsse fürdie Druckrohrleitung DN 50, für das Be- und Entlüttungsrohr DN 100 sowie für das Kabel-Leerrohr DN 100, alle 0,80 m Rohrdeckung, sind ebenfalls vorhanden. Alles ist nach DVS-Richtlinien 2207 verarbeitet Die mitgelieferte Beton-Gußabdedcung mit Rahmen ist mit 1,5 t belastbar und so schwer, daß sie kindersicher ist. Die Abdeckung ist dichtschließend aufgebracht. Die Grundschachthöhe beträgt ca. 1,40 m; die Schachtabdeckung ist 0,10 m hoch. Durch entsprechende PEHD-Verlängerungen kann die Gesamtschachthöhe beliebig variiert werden. | Ein fest montierter Kupplungsfuß sowie ein Gleitrohr ermöglichen einen problemlosen Ein- und Ausbau der Pumpe, ohne den Schacht besteigen zu müssen. Das nachfolgend beschriebene Rohrsystem ist konsequent in Kunststoff ausgeführt, so daß alles verrottungsfest ist (Prüfdruck 16 bar). Es besteht aus einem abwassergeeigneten Kugelrückschlagventil, Spül-und Sauganschluß mit einem Alu-Storz-DIN-C-Anschluß mit Kappe, einem Kugel-Absperrhahn, der von oben betätigt werden kann und einem Rohrstutzen bis ca. 0,10 m außerhalb des Schachtes. Von hier kann dann an die öffentlichen Leitungen problemlos mit PVC- oder PE-Rohren DN 50 angeschlossen werden.
Eine volle Auftriebs-Sicherheit kann durch geringe, bauseitig durchzuführende Maßnahmen erreicht werden. |
Pumpen mit Schneidwerk
| Für die Druckentwässerung mit langen, kleindimensionierten Druckrohrleitungen oder größeren Förderhöhen werden Abwasserpumpen mit Schneidwerk eingesetzt. Da dem Laufrad der Pumpe somit nur zerkleinerte Bestandteile zugeführt werden, sind keine großen Durchgänge für Pumpe und Druckrohrleitung notwendig. Es ist möglich, daß Laufrad für große Förderhöhen auszulegen und eine Druckrohrleitung mit geringer Nennweite in preisgünstiger Ausführung zu verwenden. Die EMU-Tauchmotorpumpen mit Schneidwerk sind mit explosionsgeschützten Drehstrommotoren ausgerüstet und entsprechen den gesetzlichen Vorschriften. Die Gehäuseteile und das Laufrad bestehen aus hochwertigem Grauguß. Die Welle und die Schraubverbindungen sind aus nichtrostendem Stahl. Das Herzstück, die Wellenabdichtung zwischen Pumpen- und Motorteil, besteht aus einer verschleißfesten Gleitringdichtung aus Vollmaterial Silizium-Karbid, einer ölgefüllten Sperrkammer sowie motorseitig mit einer zweiten verschleißfesten Gleitringdichtung aus Vollmaterial Silizium-Karbid. Beide Gleitringdichtungen sind drehrichtungsunabhängig. Dieses System ist unsere Klärwerksausführung und gewährleistet höchste Betriebssicherheit und lange Standzeiten und ist für höchste Beanspruchung ausgelegt. | Das Laufrad vorgeschaltete Schneidwerk besteht aus einem spezialgehärtetem Gußmatehal. Das Schneidrad ist außerhalb des Pumpengehäuses angeordnet, damit eine optimale Durchwirbelung des Abwassers im Pumpensumpf stattfindet Es ist von außen nachstellbar, so daß immer eine optimale Zerkleinerung erreicht werden kann, ohne daß das Schneidrad ausgetauscht werden muß.
Alle Pumpentypen sind mit einem Gleitrohrsystem ausgerüstet Bei einer Wartung kann die Pumpe mit einem nach oben geführten Seil/Kette hochgezogen und überprüft werden. Es muß nichts demontiert werden. Der Schacht braucht nicht bestiegen zu werden. Nach Überprüfung kuppelt die Pumpe, geführt durch das Gleitrohr, automatisch am Pumpenfuß druckdicht an. Soll die Pumpe ganz gewechselt werden, ist lediglich das Motorkabel am Steuergerät abzuklemmen. Das Kabel wird durch das vorhandene Leerrohr herausgezogen und eine neue Pumpe wird in umgekehrter Reihenfolge wieder montiert
Eine routinemäßige Wartung/Überprüfung kann ohne abklemmen des Motorkabels direkt auf dem Schachtdeckel erfolgen. Hier muß lediglich sichergestellt sein, daß die Stromzufuhr unterbrochen ist und nicht versehentlich eingeschaltet werden kann. Die Pumpenauswahl richtet sich nach dem örtlichen Anforderungen, wie Abwassermenge und zu errechnender Förderhöhe in Vierbindung mit dem Druckrohrleitungsquerschnitt und - länge.
Zur Information haben wir nur einige Leistungskennfelder der einzelnen Pumpenbaureihen aufgeführt. |
